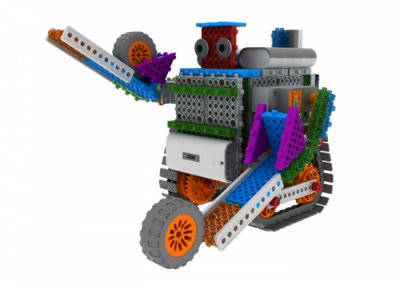

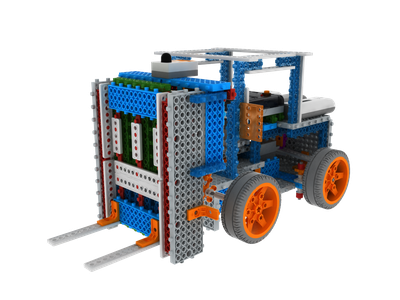

Конструктор Huna MRT3 (1+2+3+4) 553327

Техническая характеристика:

Игрушки для детей старше трех лет, из пластмассы, из металла, в том числе электромеханические, с питанием от химических источников тока (батарейки), на инфракрасном управлении, со световыми и звуковыми эффектами, в наборах: наборы для конструирования,

марки «My Robot Time», модель: «MRT3-1+2+3+4»

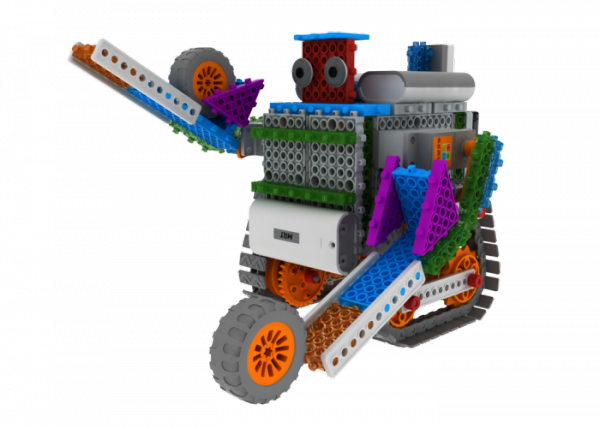

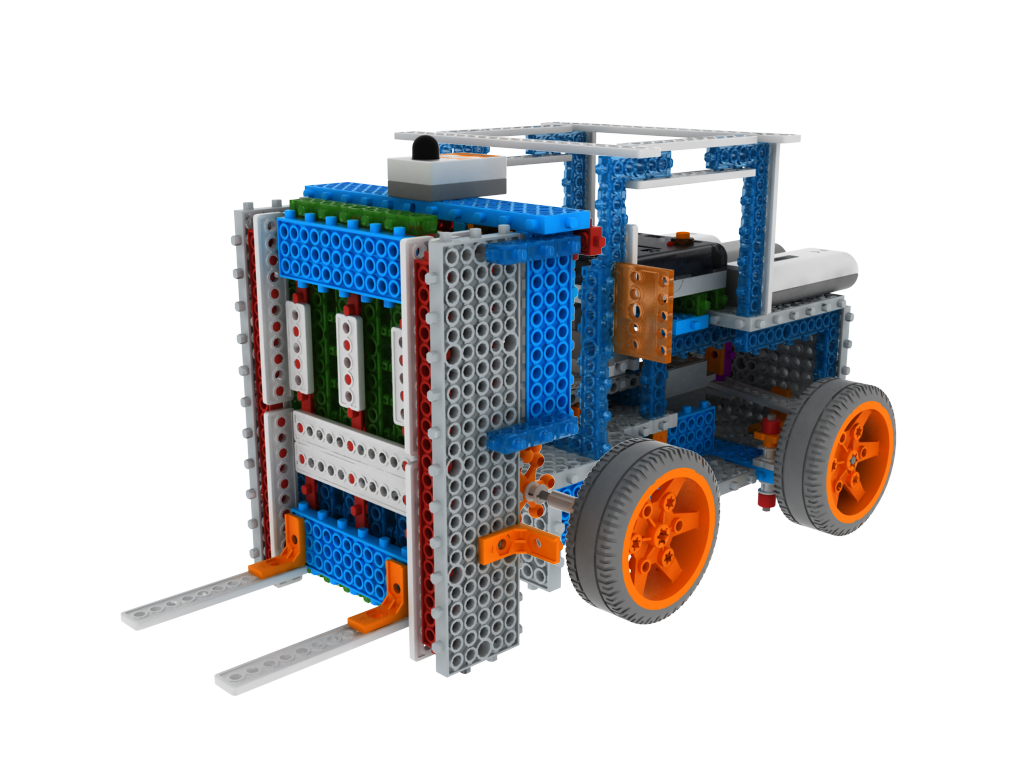

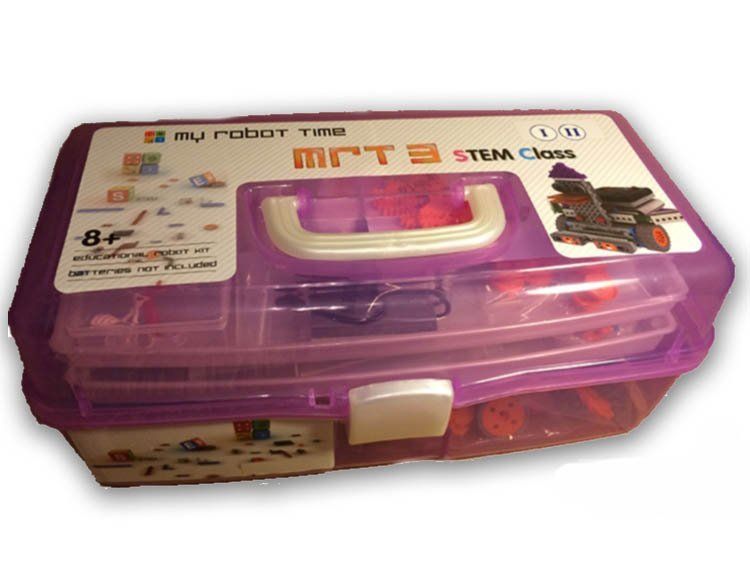

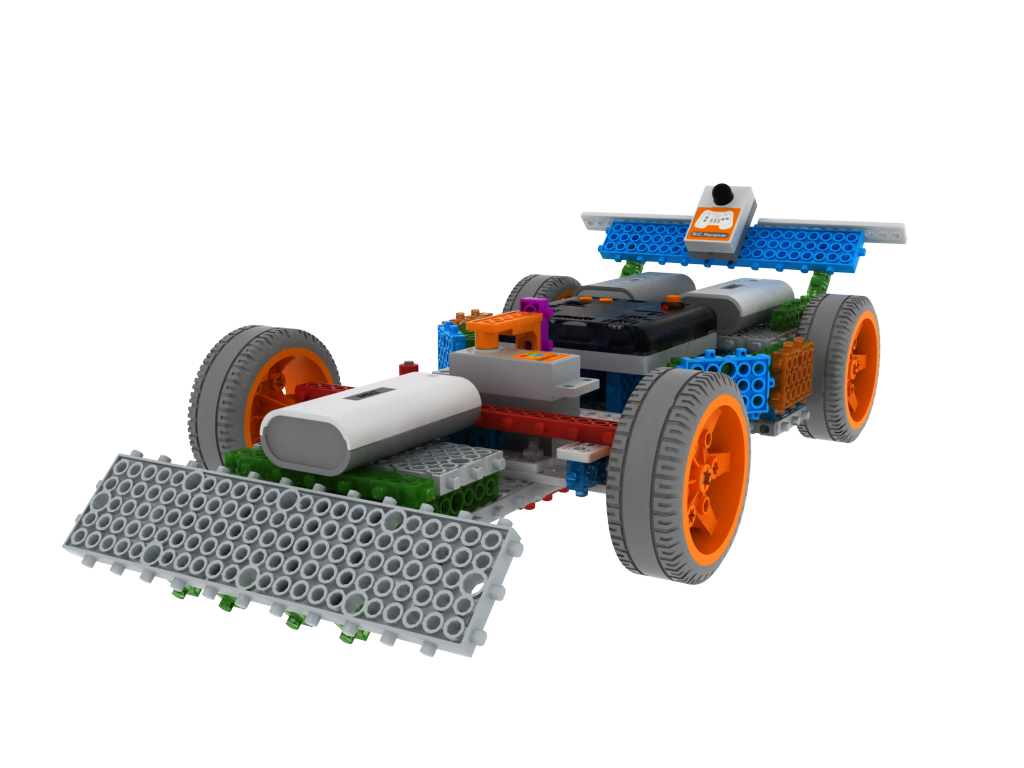

Из данного конструктора можно собрать модели из окружающего мира. Блоки изготовлены из разноцветной яркой пластмассы.  Возможность присоединения блоков с шести сторон.  Набор состоит из не менее чем из 667 деталей, в т.ч.    2  материнские платы ( прошитая и  с возможностью прошивки), 1 кейс для батарее 6 V, 1 кейс для батареек 9 V, 1 загрузочный блок, 1 USB шнур,  3 ИК  сенсора, 1 RC приемник, 1 CDS сенсор,  2 сенсора касания,  2 светодиода,  1 гудок, 1 микрофон, 1 пульт управления, 2 DC двигателя, 2 серво-двигателя, 1 звуковая колонка.  В набор ходит СD диск с русской версией инструкций по сборке.

МАТЕРИНСКАЯ ПЛАТА (MRT3-1 MAINBOARD)

1) Контроллер: ATMEGA 88

2) ТЕКУЩИЙ ТОК: 6 [в]

3) КОЛИЧЕСТВО РЕЖИМОВ РАБОТЫ: 10

4)ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ: 8 каналов дистанционного управления

2. ОСОБЕННОСТИ

1) Тип пластика: ABS

2) РАЗЪЕМ: 2 / 3 PIN

3) ПОРТ: 8

4) ВЕС: 50,3 г

5) РАЗМЕР: 73ммX73ммX18.9мм

МАТЕРИНСКАЯ ПЛАТА (MRT3-3 MAINBOARD)

1) Контроллер: ATMEGA 32

2) ТЕКУЩИЙ ТОК: 6-9 [в]

3) Тип: программируемый котроллер

4) ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ: 8 каналов дистанционного управления

7) Входные разъемы: 6 портов

8) Выходные разъемы: 6 портов

9) РАЗЪЕМ: 2 / 3 PIN

10) ВЕС: 52 г

11) РАЗМЕР: 73ммX73ммX18.9мм

ИК-датчик (IR SENSOR)

1. СПЕЦИФИКАЦИИ

  1) ЧИП МАТЕРИАЛ: GaAsP / GaAnInP

  2) ЦИФРОВОЙ ЦВЕТ ОБЪЕКТА: Вода

  3) ДИАПАЗОН ПЕРЕДНЕГО НАПРЯЖЕНИЯ: 1.1 - 1.5 [В]

  4) ДИАПАЗОН ТЕМПЕРАТУРЫ РАБОТЫ: от -40 ? до 85 ?

  5) Длина волны: 940 [нм]

  6) Обратный ток: 10 [μa]

  7) Рассеиваемая мощность: 80 [мВт]

  8) Угол обзора: 30 °

2. ОСОБЕННОСТИ

  1) Тип пластика: ABS

  2) РАЗЪЕМ: 3PIN

  3) ДЛИНА ПРОВОДА РАЗЪЕМА: 280 мм

  4) СКОРОСТЬ ПЕРЕДАЧИ: 7843 бит / с - 1 Мбит / с

  6) ОБРАТНАЯ СВЯЗЬ: Входное напряжение, данные ИК-датчика (X7)

  7) ВЕС: 8,0 г

  8) РАЗМЕР: 12.9ммX38.1ммX13.0мм

ДАТЧИК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (IR RECEIVER)

1. СПЕЦИФИКАЦИИ

  1) Модули инфракрасного приемника: KSM-60LM / KSM-70LM

  2) Напряжение питания: 5.5 [В]

  3) Рабочая температура: -10 - 60 ?

  4) Температура хранения: -20 - 75 ?

  5) Температура пайки: 260 ? (макс. 5сек)

  6) Длина волны: 940 [нм]

  7) Потребление тока: 1,2 - 2,5 [мА]

  8) Центральная частота: 37,9 [кГц]

  9) Дальность передачи: 7 - 10 [м]

  10) Форма выхода: активный низкий выход

2. ОСОБЕННОСТИ

  1) Тип пластика: ABS

  2) РАЗЪЕМ: 3PIN

  3) ДЛИНА ПРОВОДА РАЗЪЕМА: 280 мм

  4) ВЕС: 14,1 г

  5) РАЗМЕР: 25.5ммX38.1ммX13.0мм

ДАТЧИК ОСВЕЩЕННОСТИ (CdS SENSOR)

1) ДИАПАЗОН НАПРЯЖЕНИЯ: 1.0 - 1.5 [В]

2) ДИАПАЗОН ТЕМПЕРАТУРЫ ЭКСПЛУАТАЦИИ: от -20 ? до 80 ?

3) Длина волны: 600 [нм]

4) Рассеиваемая мощность: 90 [мВт]

5) РАЗЪЕМ: 3PIN

6) ДЛИНА ПРОВОДА РАЗЪЕМА: 280 мм

7) РАЗМЕРЫ ДАТЧИКА: 10 мм

8) ВЕС: 7,9 г

9) РАЗМЕР: 12.9ммX38.1ммX13.0мм

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (Remote control)

1. Рабочее напряжение: 2 × 2AA

2. Форма работы: Режим энергосбережения

3. Расстояние передачи: 8 м

4. Частота: 38 кГц

ДИНАМИК (SPEAKER)

1. СПЕЦИФИКАЦИИ

  1) Модель: HNC-1205A

  2) Номинальное напряжение: 5.0 [В]

  3) Резонансная частота: 2300 ± 300 [Гц]

  4) Выход звука при 10 см: ≥85 [дБ]

  5) Потребление тока: ≤30 [мА]

  6) Рабочая температура: -20 - 70 [?]

  7) Температура хранения: -30 - 80 [?]

  8) Вес: 2 [г]

2. ОСОБЕННОСТИ

  1) Тип пластика: ABS

  2) РАЗЪЕМ: 3PIN

  3) ДЛИНА ПРОВОДА РАЗЪЕМА: 280 мм

  4) ВЕС: 13,5 г

  5) РАЗМЕР: 25.5ммX38.1ммX13.0мм

ДАТЧИК КАСАНИЯ (TOUCH SENSOR)

1) СОПРОТИВЛЕНИЕ: 100 [Ом] / 1608

 2) Тип пластика: ABS

 3) РАЗЪЕМ: 3PIN

 4) ДЛИНА ПРОВОДА РАЗЪЕМА: 280 мм

 5) ВЕС: 13,4 г

 6) РАЗМЕР: 25.5ммX38.1ммX13.0мм

ДАТЧИК ЗВУКА (MIC SENSOR)

1. Рабочее напряжение: 5.0В ± 10%

2. Отработанная мощность: 100 мВт

3. Частотная характеристика: 3.4кГц

4. Чувствительность: -58дБ

5. S / N: 58 дБ

Мотор постоянного тока (Motor)

1. СПЕЦИФИКАЦИИ

  1) СИСТЕМА УПРАВЛЕНИЯ: Управление фазой напряжения

  2) ОПЕРАЦИОННЫЙ ДИАПАЗОН НАПРЯЖЕНИЯ: 5.5 [В]

  3) ДИАПАЗОН ТЕМПЕРАТУРЫ РАБОТЫ: от -20 ° C до 60 ° C

  4) об / мин: 400 об / мин ± 15% при 5,5 [В]

  5) ХАРАКТЕРИСТИКА СТОРОН: 0,8 кгс.см ± 15% при 5,5 [В]

  6) УГОЛ: 360 °

  7) РАБОЧИЙ ТОК: 80-110 [мА]

  8) ДЛИНА ПРОВОДА РАЗЪЕМА: 205 мм

2. ОСОБЕННОСТИ

  1) ДВИГАТЕЛЬ: двигатель с сердечником

  2) ПОДШИПНИК: НЕТ

  3) ВЕС: 18,1 г

  4) РАЗМЕР: 41.2ммX27.8ммX19.9мм

СЕРВОДВИГАТЕЛЬ (MRT3 SERVO MOTOR)

1) СИСТЕМА УПРАВЛЕНИЯ: Управление фазой напряжения

2) ДИАПАЗОН НАПРЯЖЕНИЯ: 7,0 [В]

3) ДИАПАЗОН ТЕМПЕРАТУРЫ ЭКСПЛУАТАЦИИ: от -20 ? до 60 ?

4) ДАТЧИК ПОЛОЖЕНИЯ: Потенциометр

5) ЭКСПЛУАТАЦИОННЫЙ УГОЛ: 180 °

6) ТОК: Макс. 140 [мА]

7) ДЛИНА ПРОВОДА: 280 мм

8) ДВИГАТЕЛЬ: двигатель с сердечником

9) ВЕС: 41,3 г

10) РАЗМЕР: 41.7ммX38.6ммX20.0мм

СВЕТОДИОД (MRT3 LED)

1) ЦВЕТ: КРАСНЫЙ / ЗЕЛЕНЫЙ

2) СОПРОТИВЛЕНИЕ: 330 [Ом] / 1608

3) РАЗЪЕМ: 3PIN

4) ДЛИНА ПРОВОДА: 280 мм

5) ВЕС: 8,2 г

6) РАЗМЕР: 12.9ммX38.1ммX13.0мм
