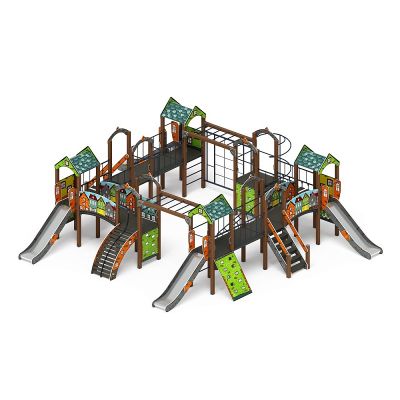

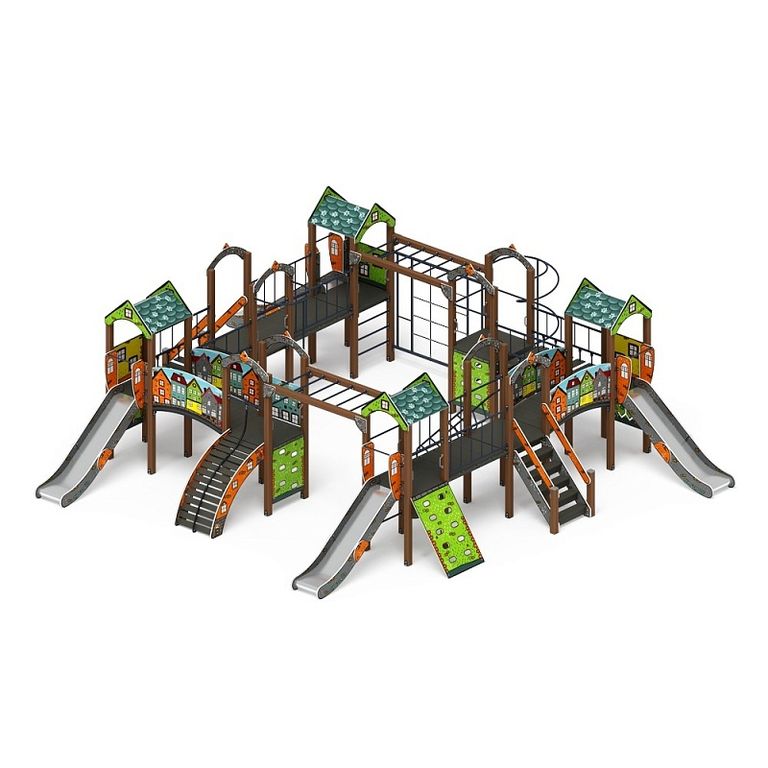

Серия «Остров детства» (Город) ДИК 2.01.8.01-01 H=1200 игровой комплекс

Технические характеристики:

Детский игровой комплекс Остров детства (Город) ДИК 2.01.8.01-01 Н=1200

Башня

Башни выполнены из четырёх клеёных брусьев 100х100 мм высотой 2500 мм полы из ламинированной фанеры с антискользящим покрытием 1000х1000 мм, толщиной 18 мм. Над четырьмя башнями имеется двух скатная крыша из фанеры толщиной 12 мм, размер 1000х575 мм. Над четырьмя другими башнями - арки, разборная конструкция из двух полуарок, габарит 500х342х18 мм и накладки 220х200х18 мм, кромки фанеры тщательно шлифованы, фанера окрашена с нанесением принта - мультяшный город. Размер башен 1000х1000х3000 (h)- с крышей и 1000х1000х2800 (h)-с аркой

Отметка пола от планировочной отм. площадки 1200 мм (высота свободного падения 1200 мм )

Горка

Скат горки шириной 530 мм, выполнен из нержавеющей стали t=1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт - в стиле «Мультяшный город»- основной цвет принта серый с вкраплениями оранжевых кирпичей. Соединительный элемент - оранжевый. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм, фанера окрашена - оранжевый принт, имитирует кирпичную стену с арочным окном. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской)

Размер горки в плане 530х2270х1200 (h)

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

Перила лестницы

выполнены влагостойкой фанеры толщиной 24 мм. В комплекте 2 шт. перил

Дугообразный мост

Мост состоит из металлического сварного каркаса из трубы диаметром 32 мм и полосы 20х4 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в графитово серый цвет) и брусков из ламинированной анти-скользящей фанеры, размер 1000х100х24 мм. Общая длина моста 1500 мм, ширина 1000 мм

Ограждение дугообразного моста

выполнено из влагостойкой фанеры толщиной 18 мм, окрашено, с нанесением принта- город. Габариты 1500х820х18 мм

Прямой мост 1500

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм

Ограждения прямого моста 1500

Сварная конструкция из стальных труб диаметром 27 мм и профиля 15х15 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской. Комплект- 2шт

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиуритановый, диаметром не менее 26 мм

Вертикальный шест со спиралью

выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской. Высота 2400 мм,

Лаз-лестница

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет

Рукоход

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм

Лаз

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной антискользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта Город. Лаз поставляется в собранном виде

Решетка для лазанья

выполнена из сварного каркаса из профиля прямоугольного 40х25, профиля 40х40 и трубы диаметром 32 мм. Сварная конструкция является каркасом для сетки. Сетка из шестипрядного армированного полиамидного каната тросовой свивки диаметром 16 мм. На брус обвязки стоек крепится при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой

Скалолаз наклонный

Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм, размер 900х1450, с прорезями, окрашен в стиле мультяшный город. Крепится к опорным брусам тумбы при помощи накладок

Скалолаз

Скалолаз состоит из щита из влагостойкой фанеры, толщиной 18 мм, размер 1000х800 мм, с прорезями. Окрашен с нанесением принта в стиле Город, принт - зеленая стена с кирпичными вставками

Игровая панель

выполнена из влагостойкой фанеры толщиной 18 мм. Габарит 840х800х18 мм. В щите выполнены прорези, по которым перемещаются ползунки. Ползунки выполнены как соединение двух кругов из влагостойкой фанеры толщиной 18 мм, диаметр кругов 100 мм. Круги соединены между собой болтом через трубу ПВх25 мм. Щит окрашен с нанесением рисунка в стиле Мультяшный город. На ползункахразличные геометрические фигуры, треугольник, квадрат, круг, на панели такие же фигуры- игра заключается в том что нужно совместить ползунок и рисунок на панели
