Осциллограф цифровой двухканальный

Узнать стоимость

Характеристика изделия:

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 34*13,5*7. Вес, кг, не более 0,6.

Питание 12В через адаптер (от сети 220 В, 50 Гц)

Потребляемая мощность, Вт, не более 5

Масштабная сетка на экране 8х8 делений

Число входных каналов: 2

Диапазон частот входных сигналов:

на каждом канале, кГц 0…100

при включенной постоянной составляющей 10 Гц…500 кГц

Диапазон уровней входных сигналов 20 мВ/дел…1 В/дел (20, 50, 100, 200, 500 мВ и 1 В)

Диапазон горизонтальной развертки 10 мкс/дел…50 мс/дел (10, 20, 50, 100, 200, 500 мкс и 1, 2, 5, 10, 20, 50 мс)

Входной импеданс 1 мОм, 25 пФ

Характеристика изделия:

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 34*13,5*7. Вес, кг, не более 0,6.

Питание 12В через адаптер (от сети 220 В, 50 Гц)

Потребляемая мощность, Вт, не более 5

Масштабная сетка на экране 8х8 делений

Число входных каналов: 2

Диапазон частот входных сигналов:

на каждом канале, кГц 0…100

при включенной постоянной составляющей 10 Гц…500 кГц

Диапазон уровней входных сигналов 20 мВ/дел…1 В/дел (20, 50, 100, 200, 500 мВ и 1 В)

Диапазон горизонтальной развертки 10 мкс/дел…50 мс/дел (10, 20, 50, 100, 200, 500 мкс и 1, 2, 5, 10, 20, 50 мс)

Входной импеданс 1 мОм, 25 пФ

Описание

Технические характеристики:

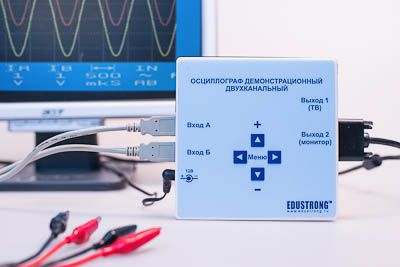

Осциллограф предназначен для наблюдения формы и частоты периодических электрических сигналов при проведении различных демонстрационных опытов по курсу электродинамики средней школы (в качестве монитора используется телевизор с низкочастотным видеовходом или монитор со входом VGA).

Режимы работы: одноканальные (А или Б) в режиме непрерывной развертки, двухканальные (А и Б одновременно) в режиме непрерывной развертки, (XY) в режиме развертки от внешнего источника (при отключенном генераторе развертки)

Режим синхронизации: внутренний от сигнала

Регулировка смещения осциллограмм по вертикали: раздельно по каждому каналу

Цифровое экранное меню установки масштаба входных уровней, развертки и режимов работы.

Комплектность: осциллограф – 1 шт., адаптер – 1 шт., кабель типа «тюльпан» для подключения к телевизору – 1 шт., кабель VGA для подключения к монитору – 1 шт., кабели для подключения исследуемого сигнала (1:1) – 2 шт., кабели для подключения исследуемого сигнала (1:10) – 2 шт., руководство по эксплуатации – 1 шт.

Осциллограф представляет собой аналого-цифровой преобразователь в виде приставки к телевизору или монитору, на входы которого через масштабирующие каскады поступают исследуемые сигналы, где преобразуются в поток цифровых кодов. Значения кодов пропорциональны мгновенному значению уровня сигнала. Поток цифровых кодов загружается в память цифрового сигнального процессора, в котором под управлением программы формируется полный видеосигнал, выдаваемый на видеовход телевизора или монитора. Видеосигнал состоит из изображения осциллограммы, масштабной сетки и меню режимов управления осциллографом. Цена деления масштабной сетки по вертикали зависит от коэффициентов передачи масштабирующих каскадов. Цена деления по горизонтали определяется частотой запуска аналого-цифрового преобразователя. Управление смещением лучей по вертикали осуществляется потенциометрами, изменяющими уровень постоянной составляющей на входах осциллографа.?
